Как правильно подключить панельный радиатор?

Опубликовано: · Обновлено:

Панельный радиатор отопления — один из самых популярных вариантов для квартир и частных домов благодаря компактности, доступной цене и хорошей теплоотдаче.

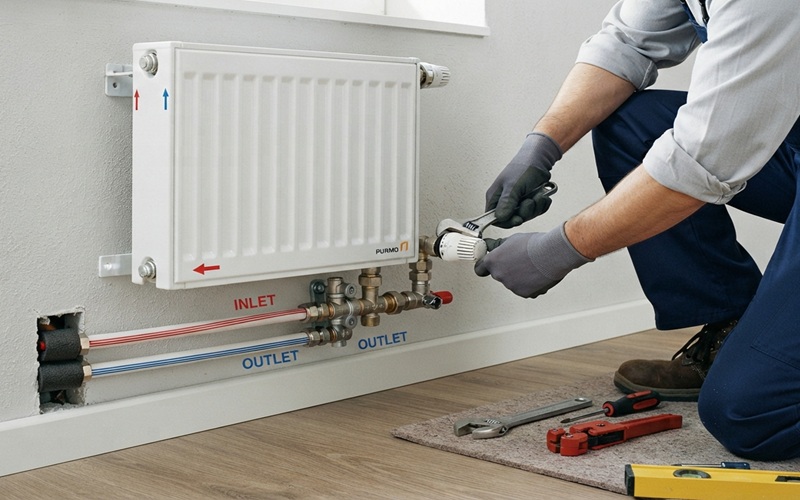

Панельный радиатор отопления

Подключение панельного радиатора отопления: схемы и порядок монтажа

Виды схем подключения

Прежде чем приступить к монтажу, важно выбрать подходящую схему подключения — от этого зависит эффективность обогрева помещения.

Боковое (одностороннее) подключение

Самая распространённая схема, при которой подающий и обратный трубопроводы подключаются с одной стороны радиатора: подача — сверху, обратная линия — снизу. Такой способ подходит для многих секционных и панельных моделей. При правильном монтаже он обеспечивает эффективную теплоотдачу, особенно у радиаторов небольшой и средней длины.

Диагональное подключение

Подача теплоносителя осуществляется сверху с одной стороны, а обратный трубопровод подключается снизу с противоположной стороны. Такая схема помогает равномерно прогревать длинные радиаторы и приборы с большим количеством секций, поскольку теплоноситель распределяется по всей площади теплообменника.

Нижнее подключение

При нижнем подключении подающий и обратный патрубки располагаются в нижней части радиатора. Этот вариант часто применяется при скрытой разводке труб, например, когда трубопроводы проходят в полу или вдоль плинтуса. Нижнее подключение позволяет сделать систему отопления менее заметной, однако фактическая теплоотдача зависит от конструкции радиатора и схемы подключения.

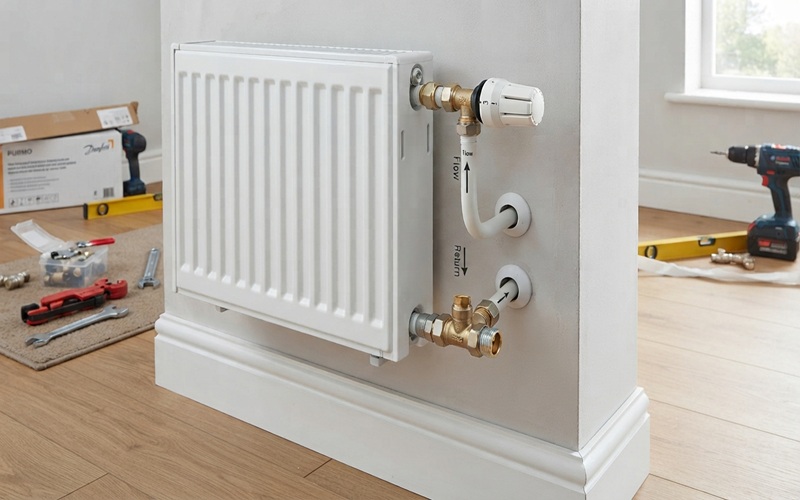

Варианты подключения радиатора отопления

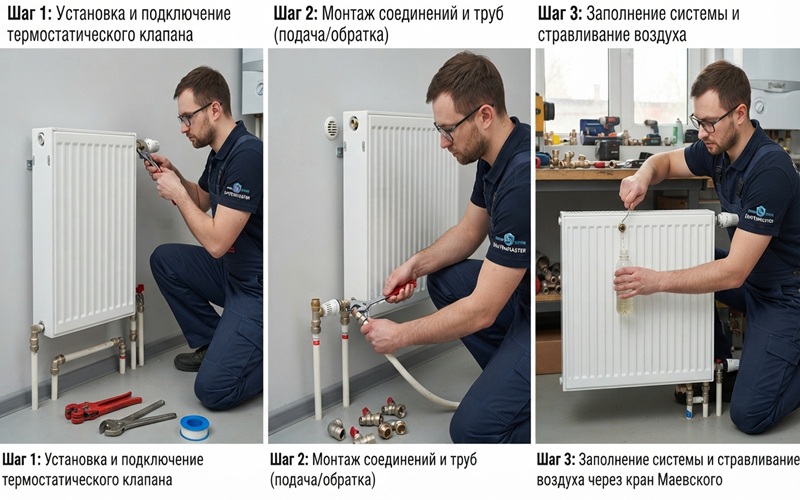

Пошаговый порядок монтажа

  1. Определите место установки. Обычно между полом и радиатором оставляют около 8–12 см, между подоконником и прибором — не менее 10 см, а между стеной и радиатором — около 3–5 см. Точные расстояния следует уточнять в инструкции производителя.
  2. Разметьте и закрепите кронштейны. Количество и расположение креплений зависят от размеров, массы радиатора и материала стены. Следуйте рекомендациям производителя.
  3. Установите радиатор на кронштейны. Проверьте горизонтальность прибора и надёжность крепления. Не делайте произвольный наклон радиатора, если он не предусмотрен инструкцией производителя.
  4. Установите запорную и регулирующую арматуру. Термостатический клапан позволяет регулировать температуру в помещении, а запорные краны облегчают обслуживание радиатора.
  5. Установите воздухоотводчик. Если он предусмотрен конструкцией прибора, разместите его в предназначенном для этого верхнем отверстии. Подробнее о том, как стравить воздух из батареи, читайте в отдельной статье.
  6. Подключите трубопроводы. Используйте подходящие фитинги и уплотнительные материалы, совместимые с типом соединения и параметрами системы отопления.
  7. Проверьте герметичность. После заполнения системы проведите предусмотренную проектом проверку герметичности и работоспособности соединений. Испытательное давление должно соответствовать требованиям производителя и действующим нормам.

Какой радиатор выбрать

Помимо панельных моделей, на рынке широко представлены и другие виды отопительных приборов. Выбор зависит от условий эксплуатации и характеристик системы отопления. Подробнее о различиях материалов — в статье «чем алюминиевый радиатор отличается от биметаллического».

  • Биметаллические радиаторы — сочетают стальной внутренний сердечник с алюминиевым корпусом. Многие модели рассчитаны на повышенное давление и подходят для центрального отопления, если их характеристики соответствуют параметрам системы.
  • Алюминиевые радиаторы — отличаются небольшим весом и высокой теплоотдачей. При выборе необходимо учитывать качество теплоносителя, его химический состав и допустимое рабочее давление.
  • Панельные радиаторы — стальные приборы, состоящие из одной или нескольких панелей с конвекционными рёбрами. Быстро реагируют на изменение температуры, отличаются доступной стоимостью и хорошо вписываются в современный интерьер.

Стальной панельный радиатор отопления

Если вы планируете купить радиатор в Алматы для дома или квартиры, важно заранее рассчитать необходимую мощность с учётом площади помещения, высоты потолков, теплоизоляции и климатических условий. Это поможет избежать недостаточного обогрева в холодный период. Число секций поможет определить статья о том, как рассчитать количество секций.

Для строительных компаний, управляющих организаций и оптовых покупателей радиаторы оптом позволяют снизить закупочную стоимость и обеспечить единообразие оборудования на объекте. При выборе партии важно учитывать требуемую мощность приборов и совместимость с проектом отопления.

Частые ошибки при подключении

  • Установка радиатора без проверки горизонтальности и соблюдения требований производителя, что может затруднить удаление воздуха и повлиять на работу прибора.
  • Отсутствие запорной арматуры, из-за чего обслуживание или демонтаж радиатора может потребовать отключения и слива части системы.
  • Неправильный выбор схемы подключения, из-за которого дальняя часть радиатора может прогреваться недостаточно.
  • Использование неподходящих фитингов и уплотнителей, способных привести к протечкам.

Радиатор отопления с боковым подключением
