Как подключить алюминиевый радиатор к трубке ППР?

Опубликовано: · Обновлено:

Полипропиленовые (ППР) трубы широко используются для монтажа систем отопления в квартирах и частных домах. Разбираем, как подключить алюминиевый радиатор к ППР-трубам: какие фитинги нужны, как паять и проверять соединения.

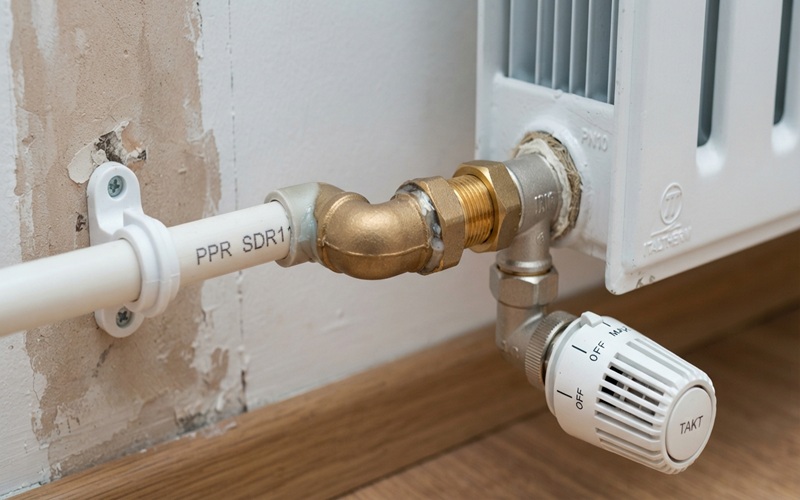

Подключение алюминиевого радиатора полипропиленовыми трубами

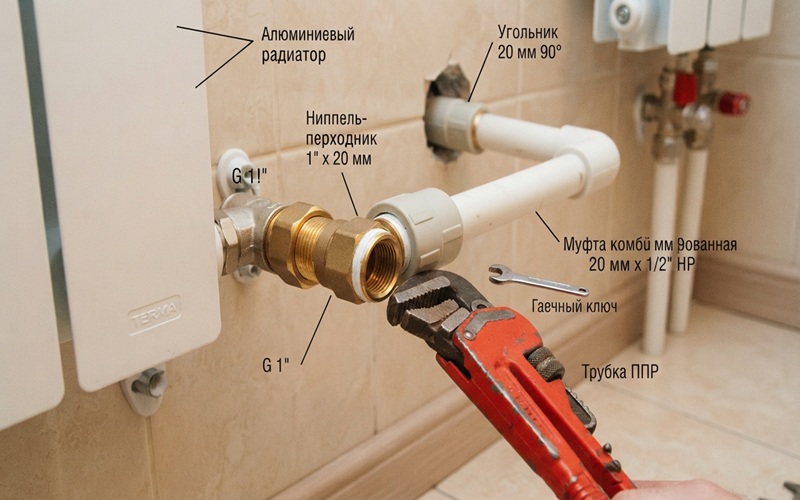

Как подключить алюминиевый радиатор к ППР-трубам

Почему выбирают алюминиевые радиаторы

Прежде чем говорить о монтаже, стоит разобраться, почему алюминиевые радиаторы остаются одним из популярных решений для отопления. Они отличаются высокой теплоотдачей, небольшим весом и современным внешним видом. Благодаря низкой тепловой инерции такие приборы быстро нагреваются и реагируют на изменение температуры теплоносителя, что удобно при использовании терморегуляторов.

Поэтому многие владельцы квартир, выбирая радиатор отопления взамен старых чугунных батарей, рассматривают алюминиевые модели. Если вы планируете купить радиатор для дома или квартиры, обратите внимание на рабочее давление системы, температуру и химический состав теплоносителя, а также требования производителя. Для центрального отопления с перепадами давления можно рассмотреть и биметаллические радиаторы. Сравнение материалов — в статье как выбрать алюминиевый или биметаллический радиатор.

Особенности соединения металла и пластика

Алюминий и полипропилен отличаются физическими свойствами и коэффициентами теплового расширения. Напрямую соединить их пайкой, как две ППР-трубы, невозможно. Для подключения используют специальные комбинированные фитинги с металлической резьбовой вставкой, которые обеспечивают переход от полипропиленового трубопровода к радиатору.

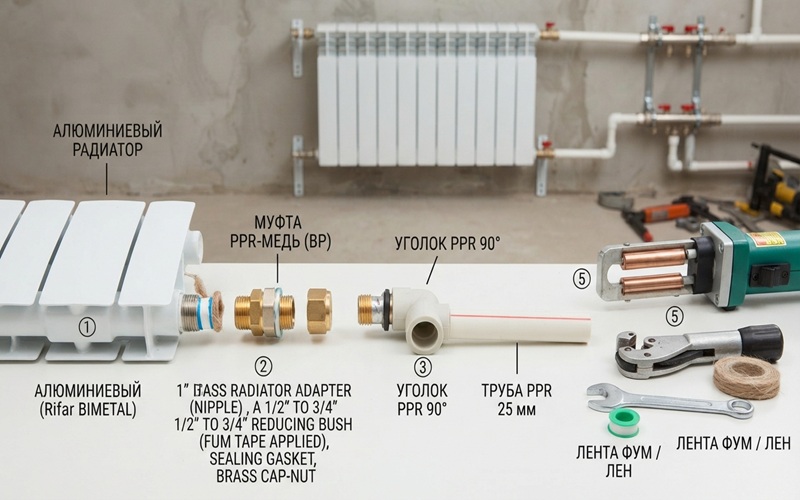

Комбинированные фитинги для подключения радиатора к ППР-трубам

Что понадобится для монтажа

Для подключения радиатора к полипропиленовому трубопроводу потребуются:

  • паяльник для ППР-труб с насадками нужного диаметра;
  • комбинированные фитинги с накидной гайкой («американкой») и подходящей резьбой;
  • переходные фитинги с металлической резьбовой вставкой;
  • радиаторные пробки, кран Маевского, запорные краны или термостатические вентили;
  • подходящий уплотнительный материал для резьбовых соединений, если он предусмотрен конструкцией соединения;
  • рулетка, труборез, уровень и необходимые монтажные ключи.

Пошаговая технология подключения

1. Разметка и расчёт

Определите место установки радиатора и точки подключения труб. В качестве ориентиров обычно используют расстояние около 10–12 см от пола и 8–12 см от подоконника, но точные значения зависят от конструкции прибора и рекомендаций производителя. Также необходимо обеспечить достаточные зазоры для свободной циркуляции воздуха и удобного обслуживания. Количество секций заранее рассчитайте по статье сколько секций радиатора нужно на комнату.

2. Установка переходных фитингов

В отверстия коллекторов радиатора устанавливают подходящие переходники или радиаторные пробки с резьбой, соответствующей конструкции прибора. Тип соединения выбирают с учётом схемы подключения — боковой, нижней или диагональной. Резьбовые соединения уплотняют способом, предусмотренным производителем фитинга. Важно не допускать перекоса и чрезмерной затяжки.

3. Установка «американки»

При необходимости между радиатором и трубопроводом устанавливают разъёмное соединение типа «американка». Оно позволяет отсоединить радиатор для обслуживания или замены без демонтажа всего трубопровода. Радиатор подключают с использованием подходящей арматуры и соединений, рассчитанных на параметры системы.

4. Пайка полипропиленовых труб

Трубу отрезают под прямым углом, подготавливают в соответствии с требованиями производителя и соединяют с ППР-фитингом с помощью паяльника. Для многих полипропиленовых систем температура нагревательного инструмента составляет около 260 °C, но необходимо следовать инструкции производителя труб и оборудования. Время нагрева и охлаждения зависит от диаметра трубы. Во время соединения детали нельзя проворачивать, а после пайки следует дать соединению остыть без механической нагрузки.

5. Сборка узла подключения

После остывания сварных соединений соединяют разъёмные элементы и аккуратно затягивают накидную гайку согласно инструкции производителя. Не следует прикладывать чрезмерное усилие: это может повредить резьбу, уплотнение или детали соединения. Перед окончательной фиксацией проверьте соосность труб и отсутствие напряжения в узле.

6. Опрессовка системы

После монтажа систему проверяют на герметичность и проводят испытание давлением в соответствии с требованиями проекта, оборудования и действующих норм. Во время проверки осматривают все соединения на предмет протечек. Испытательное давление и продолжительность проверки должны соответствовать параметрам системы и инструкциям производителей. До успешного завершения проверки не следует закрывать трубопроводы облицовкой или скрывать соединения. Если после запуска в радиаторе скопится воздух, поможет статья как стравить воздух из батареи.

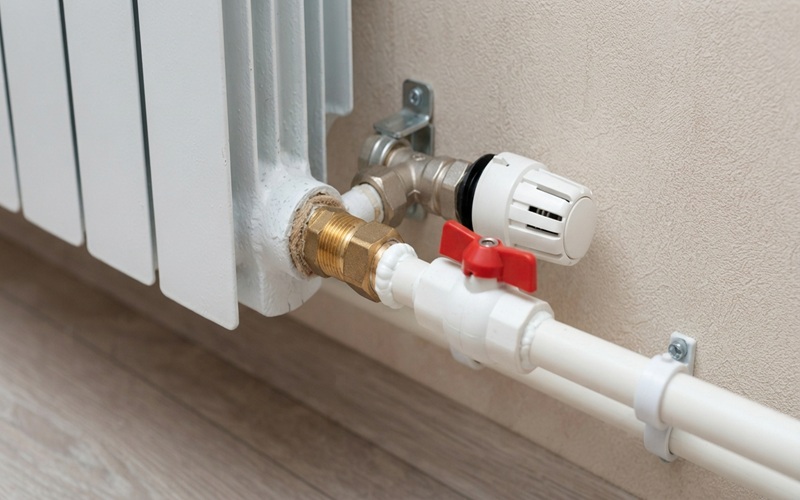

Смонтированный алюминиевый радиатор с полипропиленовой подводкой

Частые ошибки при монтаже

  • Попытка напрямую соединить пластик с металлом. Для перехода на радиатор необходимо использовать подходящие комбинированные фитинги.
  • Неправильное уплотнение резьбы. Несоответствующий материал или недостаточная герметизация могут привести к протечкам.
  • Отсутствие компенсации теплового расширения. Полипропиленовые трубы изменяют длину при нагревании, поэтому при монтаже необходимо предусмотреть правильное крепление и компенсацию расширения.
  • Использование некачественных фитингов. Комплектующие должны соответствовать рабочему давлению и температуре системы.
  • Отсутствие проверки герметичности. После монтажа необходимо проверить соединения до закрытия трубопровода.

Как выбрать качественный радиатор и комплектующие

При выборе радиатора важно учитывать не только цену, но и рабочее давление, допустимую температуру теплоносителя, теплоотдачу и требования производителя. Алюминиевые радиаторы бывают литыми и экструзионными. Их характеристики зависят от конструкции и конкретной модели, поэтому выбирать прибор следует с учётом параметров системы отопления.

Если вы занимаетесь ремонтом или обслуживанием нескольких объектов, закупка радиаторов оптом у надёжного поставщика может снизить затраты и упростить комплектацию. Важно, чтобы все радиаторы, фитинги и комплектующие соответствовали условиям эксплуатации и требованиям проекта.

Алюминиевый радиатор и комплектующие для монтажа отопления
