Эффективность работы отопительной системы зависит не только от качества самого прибора, но и от того, насколько правильно он подключен к трубопроводу.

Почему схема подключения так важна

Теплоноситель движется по секциям радиатора неравномерно — часть воды проходит по кратчайшему пути, часть застаивается в дальних от подводных зонах. От выбранной схемы зависит, насколько сильно прогреется весь прибор, какая будет теплоотдача и как быстро радиатор отопления выйдет на переменную температуру. Именно поэтому радиаторное отопление требует грамотного расчета не только электропитания приборов, но и выхода их подключения. Особенно это критично для подключения секционных батарей — если ошибиться со схемой, дальние секции могут остаться холодными даже при исправной системе отопления.

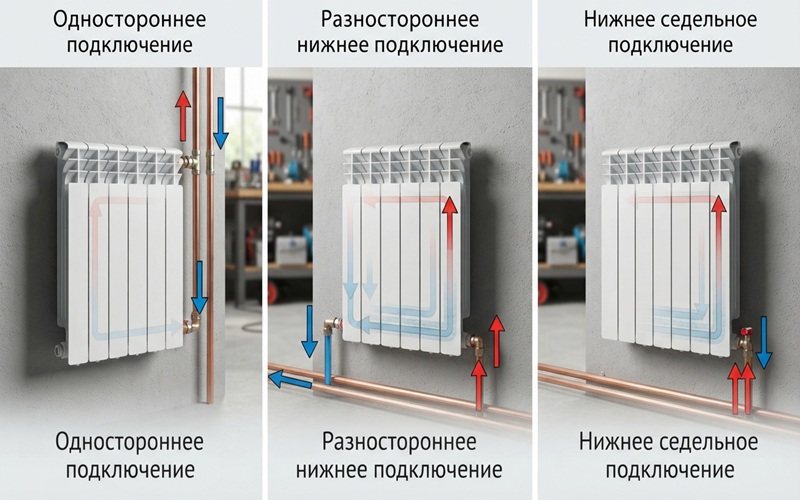

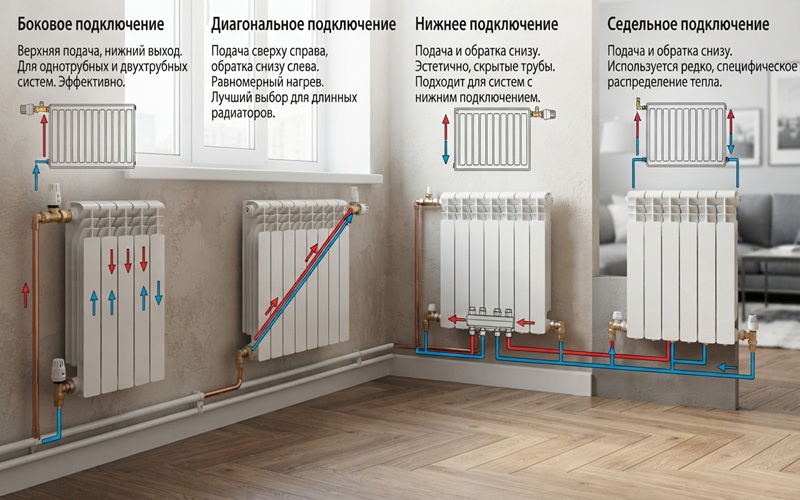

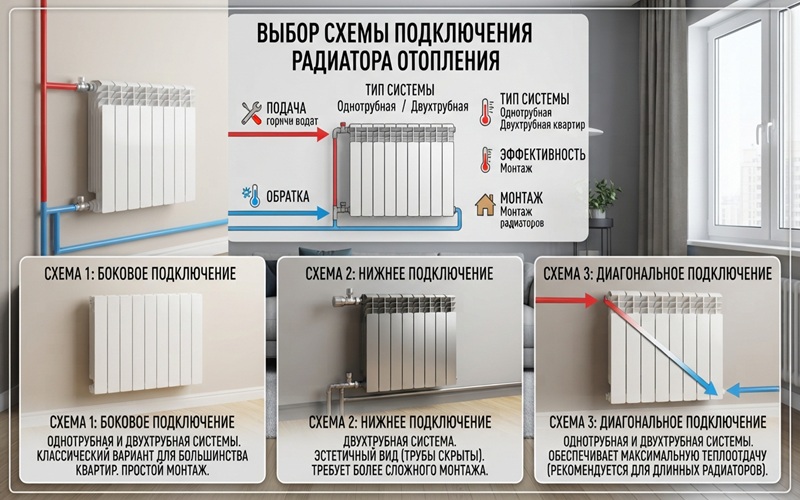

Принципиальная схема подключения

Боковое (одностороннее) подключение

Самый распространённый вариант: подача и обратная регулировка с одной стороны радиатора, обычно сверху и снизу. Такая схема проста в монтаже и хорошо подходит для приборов с небольшим количеством секций (до 10–12). При увеличении длины батареи эффективность заметно падает — дальняя от подводки часть прогрева слабее.

Диагональное подключение

Подача сверху идет с одной стороны, обратка — примерно с противоположной. Это наиболее эффективная схема с точки обзора теплоотдачи: теплоноситель проходит через весь объем радиатора, и потери тепла минимальны даже на ступеньках батарей (12 секций и более). Диагональную схему используют производители большинства современных моделей, включая биметаллические радиаторы.

Нижнее (седельное) подключение

Оба патрубка — подача и обратка — расположены удобно. Такой вариант часто используют, когда трубы проходят в полу или в плинтусе, что делает разводку более эстетичной и скрытой. Минус — теплоотдача ниже, чем при диагональной схеме, потери могут составлять 10–15%.

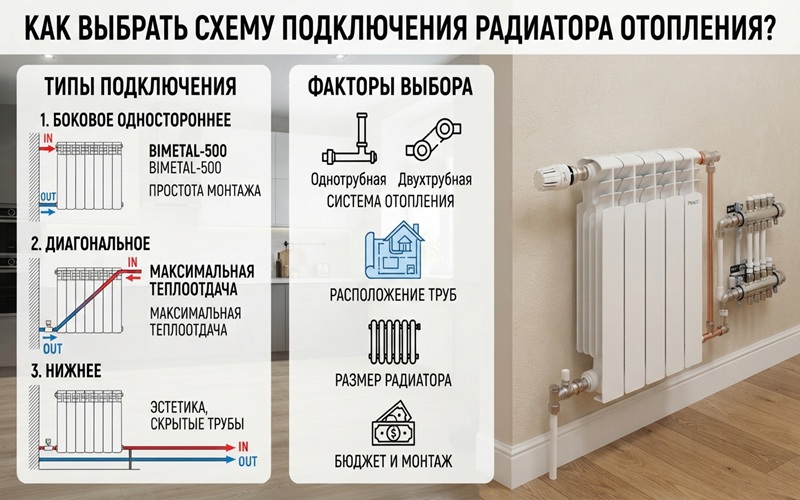

Что следует учитывать при выборе схемы

• Количество секций. Для наличия радиаторов (до 10 секций) подойдет боковое подключение, для более настенного — диагональное.
• Тип системы отопления. В однотрубных схемах чаще всего используется боковое подключение с байпасом, в двухтрубных — диагональное или нижнее.
• Материал радиатора. Алюминиевые и биметаллические радиаторы по-разному реагируют на гидроудары и перепады давления, это стоит учитывать при проектировании обвязок.
• Расположение стояков и труб. Если дом уже проложен в полу, разумнее выбрать нижнее соединение, не меняя разводку.
• Дизайн помещения. Открытый разводка при подключении к телевизору выглядит аккуратнее, но требует более точного расчета мощности прибора.

На что обратить внимание при выборе самого радиатора

Правильная схема подключения выключает потенциал прибора только в том случае, если сам радиатор настроен правильно. Биметаллические радиаторы имеют прочный стальной сердечник и алюминиевый корпус — они устойчивы к высокому давлению и гидроударам, что делает их более широким выбором для центрального отопления в многоквартирных домах. Алюминиевые радиаторы, в свою очередь, обладают более высокой теплоотдачей и легким весом, но менее устойчивы к некачественному теплоносителю — их чаще устанавливают в современных домах с автономным отоплением.

Если вы планируете купить радиатор для дома или квартиры, важно заранее уточнить рабочее давление системы, качество теплоносителя и тип подключения — это убережет от преждевременного выхода прибора из строя.

Для управляющих компаний, монтажных бригад и строительных организаций часто выгоднее приобретать радиаторы оптом — это позволяет снизить закупочную стоимость единицы товара и обеспечить единообразие оборудования на объекте. Радиаторы также удобны при комплексной замене отопления в многоквартирных домах, когда необходимо установить одинаковые приборы на десятках стоящих одновременно.
