Как правильно установить панельный радиатор: пошаговая инструкция

Опубликовано: · Обновлено:

Правильно установленный радиатор отопления равномерно обогревает помещение и служит долгие годы. Ошибки при монтаже могут привести к завоздушиванию, протечкам и снижению эффективности отопления.

Стальной панельный радиатор отопления

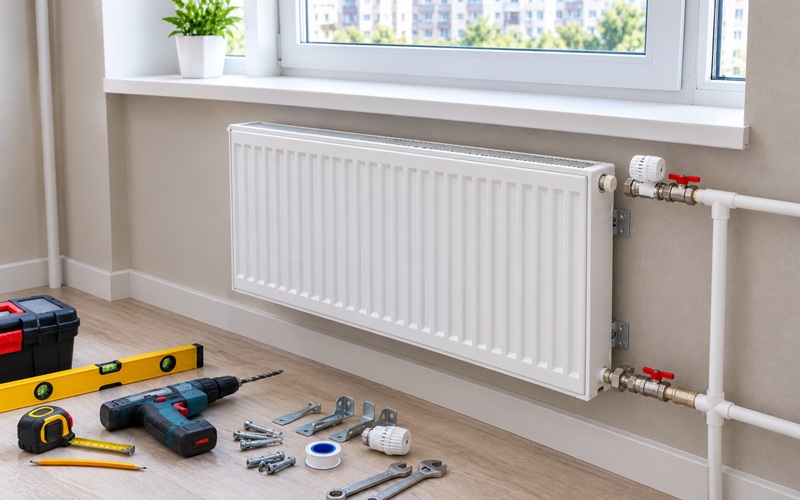

Как установить панельный радиатор отопления: пошаговая инструкция

Что нужно знать перед установкой

Панельные радиаторы состоят из одной или нескольких стальных панелей, внутри которых циркулирует теплоноситель. Между панелями могут располагаться конвективные рёбра, увеличивающие теплоотдачу. Маркировка отражает конструкцию: тип 11 — одна панель и одно оребрение, тип 22 — две панели и два оребрения, тип 33 — три панели и три оребрения.

При выборе отопительного прибора учитывайте особенности системы. Биметаллические радиаторы могут подходить для систем с высоким рабочим давлением, если их характеристики соответствуют параметрам сети. Алюминиевые радиаторы отличаются небольшим весом и быстрым прогревом. Панельные модели часто выбирают из-за доступной стоимости и возможности регулировать теплоотдачу с помощью термостата. Перед установкой в многоквартирном доме с центральным отоплением проверьте допустимые рабочее и испытательное давление радиатора.

Инструменты и материалы

  • строительный уровень, желательно длиной от 60 см;
  • перфоратор или дрель с подходящими свёрлами для бетона или кирпича;
  • рулетка и карандаш;
  • разводной и гаечные ключи;
  • фум-лента или льняная прядь с уплотнительной пастой, если они подходят для выбранного соединения;
  • комплект крепежа: кронштейны и подходящие крепёжные элементы;
  • воздухоотводчик (кран Маевского), заглушки и переходники при необходимости;
  • запорные краны и, при необходимости, термостатический клапан.

Некоторые производители комплектуют радиатор крепежом. Перед тем как купить радиатор в Алматы, уточните, входит ли крепёж в комплект. Перед монтажом проверьте, подходит ли он к материалу стены и весу заполненного прибора. Для гипсокартонных перегородок крепления нужно предусмотреть заранее: например, использовать закладные элементы или несущий каркас.

Подготовка места и креплений для установки панельного радиатора

Шаг 1. Выберите место и подготовьте стену

Традиционное место установки радиатора — под окном. Тёплый воздух помогает уменьшить влияние холодного воздуха от оконного проёма. При монтаже соблюдайте расстояния, указанные производителем. В качестве распространённых ориентиров используют:

  • от пола до нижнего края радиатора — примерно 8–12 см;
  • от верхнего края радиатора до подоконника — примерно 5–10 см;
  • от задней поверхности радиатора до стены — примерно 3–5 см;
  • радиатор желательно расположить по центру окна, если конструкция помещения позволяет.

Точные зазоры зависят от модели радиатора и требований производителя. Не перекрывайте прибор плотными декоративными экранами или шторами, если это мешает циркуляции воздуха. На наружной стене за радиатором можно установить теплоизоляционный экран с отражающим покрытием, предусмотренный для таких условий.

Шаг 2. Разметьте крепления

По возможности оставьте радиатор в заводской упаковке до окончания грязных отделочных работ, открыв только участки, необходимые для монтажа. Разметьте точки крепления по инструкции производителя и проверьте их расположение уровнем. Количество кронштейнов зависит от длины, массы и конструкции прибора. Для длинных и тяжёлых моделей могут потребоваться дополнительные опоры. Убедитесь, что крепёж рассчитан на нагрузку заполненного радиатора. Если вы подбираете длину прибора, пригодится статья о том, как рассчитать количество секций.

Шаг 3. Закрепите кронштейны

Просверлите отверстия, установите подходящие крепёжные элементы и надёжно закрепите кронштейны. Проверьте их положение уровнем, затем навесьте радиатор согласно инструкции. Прибор должен устойчиво держаться на креплениях без раскачивания и перекоса. Не задавайте произвольный наклон: положение радиатора должно соответствовать требованиям производителя и конструкции воздухоотводчика.

Шаг 4. Установите заглушки и воздухоотводчик

Для радиатора с боковым подключением воздухоотводчик обычно устанавливают в предусмотренное верхнее отверстие, а заглушку — в неиспользуемое отверстие. Расположение элементов зависит от схемы подключения и конструкции конкретной модели. В радиаторах с нижним подключением часть арматуры может быть встроена или входить в комплект.

Для герметизации резьбовых соединений используйте уплотнитель, подходящий для конкретного типа резьбы и фитинга. Не затягивайте соединения чрезмерно: это может повредить резьбу или уплотнительные элементы.

Шаг 5. Подключите трубы

Распространённые варианты подключения — боковое, при котором подача и обратка находятся с одной стороны радиатора, и нижнее, при котором трубы подключаются снизу. Выбирайте схему с учётом конструкции прибора и отопительной системы. Если производитель указывает направление потока теплоносителя, соблюдайте его.

Запорные краны на подаче и обратке позволяют отключить радиатор для обслуживания, если схема системы предусматривает такую возможность. Для регулировки температуры можно установить термостатический клапан на подаче. Он помогает поддерживать заданную температуру и может снизить расход тепловой энергии при наличии соответствующих условий регулирования. Фактическая экономия зависит от теплоизоляции помещения, настроек системы и режима эксплуатации.

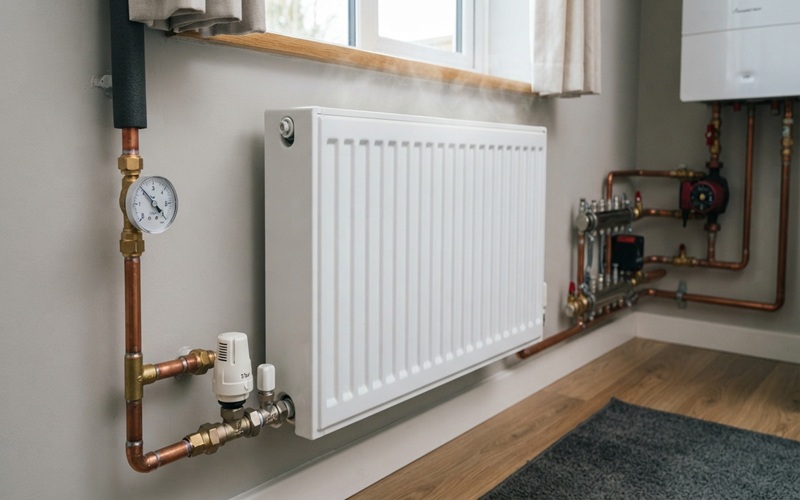

Панельный радиатор с подключением к отопительным трубам

Шаг 6. Проверка герметичности и запуск

После монтажа систему заполняют теплоносителем и проверяют соединения на герметичность. Испытательное давление и порядок опрессовки должны соответствовать требованиям производителя радиатора и проекту отопительной системы. Не следует самостоятельно выбирать давление только по универсальному коэффициенту: превышение допустимых значений может повредить оборудование.

Осмотрите резьбовые соединения и места подключения на наличие капель и подтёков. Если обнаружена течь, сначала безопасно сбросьте давление, затем устраните причину. При подключении к центральному отоплению опрессовку следует согласовать с обслуживающей организацией.

После заполнения системы удалите воздух через воздухоотводчик, если это предусмотрено конструкцией и инструкцией. Подробнее о том, как выпустить воздух из радиатора, читайте в отдельной статье. Открывайте воздухоотводчик осторожно и закрывайте после выхода воздуха и появления устойчивой струи теплоносителя. При необходимости повторите процедуру после запуска системы.

Частые ошибки при установке

  1. Неправильная высота установки. Недостаточные зазоры могут ухудшить циркуляцию воздуха и затруднить уборку.
  2. Чрезмерная затяжка соединений. Она может повредить резьбу, фитинг или уплотнитель и вызвать протечку.
  3. Неправильное удаление воздуха. Скопившийся воздух может мешать нормальному прогреву радиатора.
  4. Недостаточно прочное крепление. Тяжёлый радиатор, особенно многопанельная модель типа 33, требует крепежа, рассчитанного на его массу.
  5. Преждевременное снятие защитной плёнки. Во время ремонта покрытие можно случайно поцарапать или испачкать.
  6. Несоблюдение схемы подключения. Ошибки при подключении подачи и обратки могут снизить эффективность работы прибора.

Если нет опыта монтажа отопительного оборудования, особенно при подключении к центральной системе, лучше поручить работы специалисту. Это поможет соблюсти требования безопасности и избежать протечек.

Если вы ещё выбираете прибор, сравните, чем алюминиевый радиатор отличается от биметаллического. Для большого объекта, например застройки или ремонта нескольких помещений, удобнее заказать радиаторы оптом: стоимость одной единицы может быть ниже, а модели одной партии выглядят единообразно.
